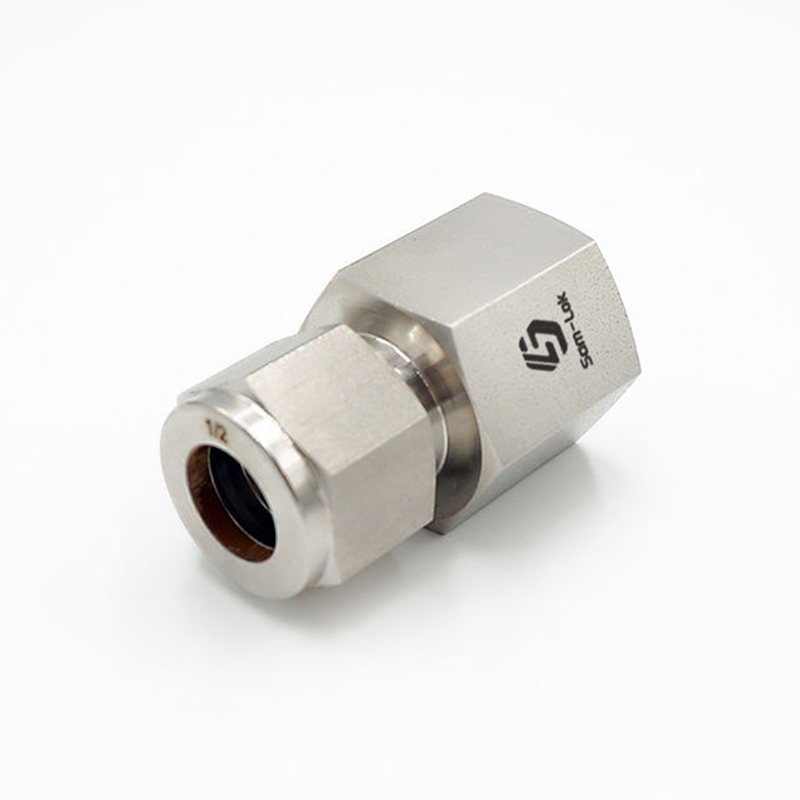

Raccords femelles à double virole en acier inoxydable

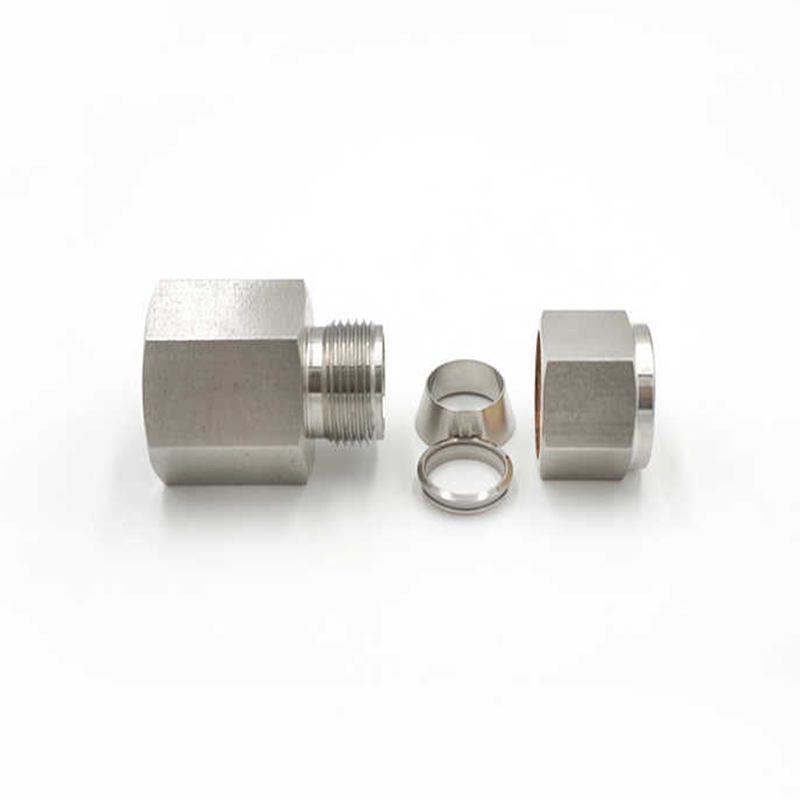

Le raccord femelle à double virole en acier inoxydable est un composant haute performance conçu avec précision, conçu pour des connexions sécurisées et sans fuite dans les systèmes de tuyauterie hydrauliques, pneumatiques et industriels. Il utilise un type de connexion à double virole. Cette conception implique deux viroles (virole extérieure et virole intérieure) qui forment un joint étanche et sans fuite lorsqu'elles sont comprimées par l'écrou. Les ferrules serrent le tuyau des deux côtés, garantissant que la connexion reste sécurisée même en cas de variations de pression et de température. La virole intérieure assure l'étanchéité primaire et resserre le tuyau sur l'écrou pour éviter les fuites ; la virole extérieure forme un joint secondaire et renforce encore la connexion, améliorant ainsi la résistance globale du raccord ; la conception à filetage femelle de ce connecteur peut être facilement intégrée dans les systèmes nécessitant des composants à filetage femelle, offrant ainsi une flexibilité pour une variété de tailles de tuyaux et de normes de filetage. Les filetages femelles permettent un montage et un démontage efficaces sans compromettre l'intégrité du joint.

Contactez-nous

PRÉCÉDENT : Raccords de tube de compression coudé mâle en acier inoxydable SUIVANT : Aucun article suivant

Décrire
Paramètre

Décrire

Matériel: Acier inoxydable

Techniques : Forgé Marque : SAM-LOK Connexion : double virole et filetage femelle

Forme : Égal Type de filetage : Unf, NPT, BSPT Code de tête : Hexagone

Taille OD: 1/16''-1'',3mm-25mm

Structure : union, coude, té, croix, cloison, connecteur mâle ou femelle

Pression de service : 3 000 à 6 000 psi

Milieu : eau, pétrole, gaz, acide, base, etc.

Traitement spécial : traitement de dureté de la virole

Traitement des noix : argent planté

Traitement du tube : entièrement recuit

Cône intérieur : traitement de polissage miroir

Température de fonctionnement : -20 à 200 degrés Celsius

Paramètre

Tube en T O.D. (po.)	P-NTP Taille	Commande de base Numéro	Dimension, po (mm)
Tube en T O.D. (po.)	P-NTP Taille	Commande de base Numéro	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93(23,6)	0,39(9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
1/16	1/8	FC-FT1-FN2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
1/8	1/8	FC-F12-FN2	1,13(28,7)	0,41(10,4)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
1/8	1/4	-FC-F12-FN4	1,32(33,5)	0,59(15,0)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,75(19,1)
3/16	1/8	-FC-F13-FN2	1,17(29,7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/8	FC-FT4-FN2	1,23(31,2)	0,41(10,4)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41(35,8)	0,59(15,0)	060(15.2)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	3/8	-FC-FT4-FN6	1,48(37,6)	0,59(15,0)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
5/16	1/8	FC-FT5-FN2	1,26(32,0)	0,41(10,4)	0,64(16,3)	16.3(6.4)	0,63(15,9)	0,56(14,3)
5/16	1/4	-FC-FT5-FN4	1,45(36,8)	0,59(15,0)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,75(19,1)
3/8	1/8	-FC-F16-FN2	1,29(32,8)	0,41(10,4)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	1/4	-FC-FT6-FN4	1,48(37,6)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)
3/8	3/8	FC-F16-FN6	1,54(39,1)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,87(22,0)
3/8	1/2	FC-FT6-FN8	1,73(43,9)	0,78(19,8)	0,66(16,8)	0,28(7,1)	0,69(17,5)	1,06(27,0)
1/2	1/4	-FC-FT8-FN4	1,59(40,4)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	3/8	-FC-F18-FN6	1,65(41,9)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	FC-FT8-FN8	1,84(46,7)	0,78(19,8)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	3/4	-FC-FT8-FN12	1,90(48,3)	0,81(20,6)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,31(33,3)
5/8	1/2	-FC-FT10-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	1/2	-FC-FT12-FN8	1,84(46,7)	0,78(19,8)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,06(27,0)
3/4	3/4	-FC-FT12-FN12	1,90(48,3)	0,81(20,6)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,31(33,3)
7/8	3/4	-FC-FT14-FN12	1,96(49,8)	0,81(20,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)
1	3/4	-FC-FT16-FN12	2,10(53,3)	0,81(20,6)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,37(34,9)
1	1	-FC-FT16-FN16	2,45(62,2)	1,00(25,4)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)
11/4	11/4	-FC-FT20-FN20	2,94(74,7)	1,00(25,4)	1,62(41,1)	1,09(27,7)	1,87(47,6)	2,13(54,0)
11/2	11/2	-FC-FT24-FN24	3.30(83.8)	1,09(27,7)	1,97(50,0)	1,43(36,3)	2,25(57,2)	2,37(60,3)

Tube en T O.D. (mm)	P-N PT Taille	De base Commande Numéro	Dimension, mm(po)
Tube en T O.D. (mm)	P-N PT Taille	De base Commande Numéro	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7(1,13)	10,4(0,41)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0(0,55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15,0(0,59)	12,9(0,51)	2,4(0,09)	12,0(0,47)	19,0(0,75)
4	1/8	-FC-MT4-FN2	29,7(1,17)	10,4(0,41)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0(0,55)
6	1/8	-FC-MT6-FN2	31.3(1.23)	10,4(0,41)	15,3(0,60)	4,8(0,19)	14,0(0,55)	14,0(0,55)
6	1/4	-FC-MT6-FN4	35,8(1,41)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	19,0(0,75)
6	3/8	-FC-MT6-FN6	37,7(1,48)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	22,0(0,87)
6	1/2	-FC-MT6-FN8	42,5(1,67)	19,8(0,78)	15,3(0,60)	4,8(0,19)	14,0(0,55)	27,0(1,06)
8	1/8	-FC-MT8-FN2	32.1(1.26)	10,4(0,41)	16,2(0,64)	4,8(0,19)	16,0(0,63)	15,0(0,59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	19,0(0,75)
8	3/8	-FC-MT8-FN6	38,5(1,52)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	22,0(0,87)
8	1/2	-FC-MT8-FN8	43,3(1,70)	19,8(0,78)	16,2(0,64)	6,4(0,25)	16,0(0,63)	27,0(1,06)
10	1/8	-FC-MT10-FN2	33,0(1,30)	10,4(0,41)	17,2(0,68)	4,8(0,19)	19,0(0,75)	15,0(0,59)
10	1/4	-FC-MT10-FN4	37,8(1,49)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	19,0(0,75)
10	3/8	-FC-MT10-FN6	39,4(1,55)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)
10	1/2	-FC-MT10-FN8	44,2(1,74)	19,8(0,78)	17,2(0,68)	7,9(0,31)	19,0(0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15,0(0,59)	22,8(0,90)	7,9(0,31)	22,0(087)	22,0(0,87)
12	3/8	-FC-MT12-FN6	41,9(1,65)	15,0(0,59)	22,8(0,90)	9,5(0,37)	22,0(087)	22,0(0,87)
12	1/2	-FC-MT12-FN8	46,7(1,84)	19,8(0,78)	22,8(0,90)	9,5(0,37)	22,0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7(1,96)	20,6(0,81)	22,8(0,90)	9,5(0,37)	22,0(087)	35,0(1,38)
14	3/4	-FC-MT14-FN12	49,7(1,96)	20,6(0,81)	24,4(0,96)	11,1(0,44)	25,0(0,98)	35,0(1,38)
15	1/2	-FC-MT15-FN8	46,7(1,84)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
16	3/8	-FC-MT16-FN6	41,9(1,65)	15,0(0,59)	24,4(0,96)	9,5(0,37)	25,0(0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9(1,85)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9(1,89)	19,8(0,78)	26,0(1,02)	11,9(0,47)	32,0(1,26)	30,0(1,18)
20	3/4	-FC-MT20-FN12	49,7(1,96)	20,6(0,81)	26,0(102)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	3/4	-FC-MT22-FN12	49,7(1,96)	20,6(0,81)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	1	-FC-MT22-FN16	57.9(2.28)	25,4(1,00)	26,0(1,02)	18,3(0,72)	32,0(1,26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53.4(2.10)	20.6(081)	31.3(1.23)	15,9(0,63)	38,0(1,50)	35,0(1,38)
25	1	-FC-MT25-FN16	62,3(2,45)	25,4(1,00)	31.3(1.23)	218(0,86)	38,0(1,50)	41,0(1,61)
