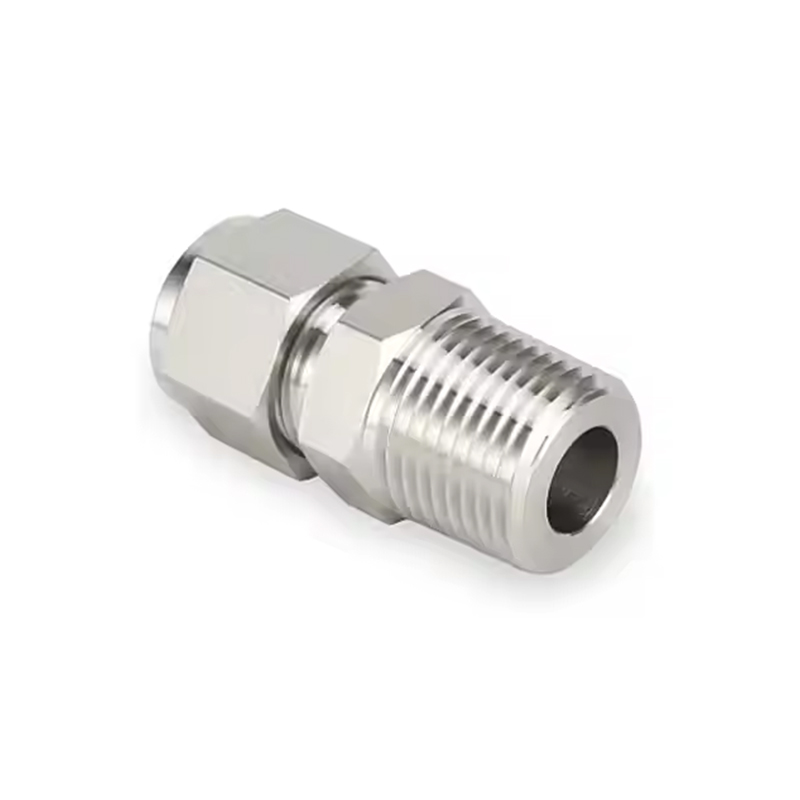

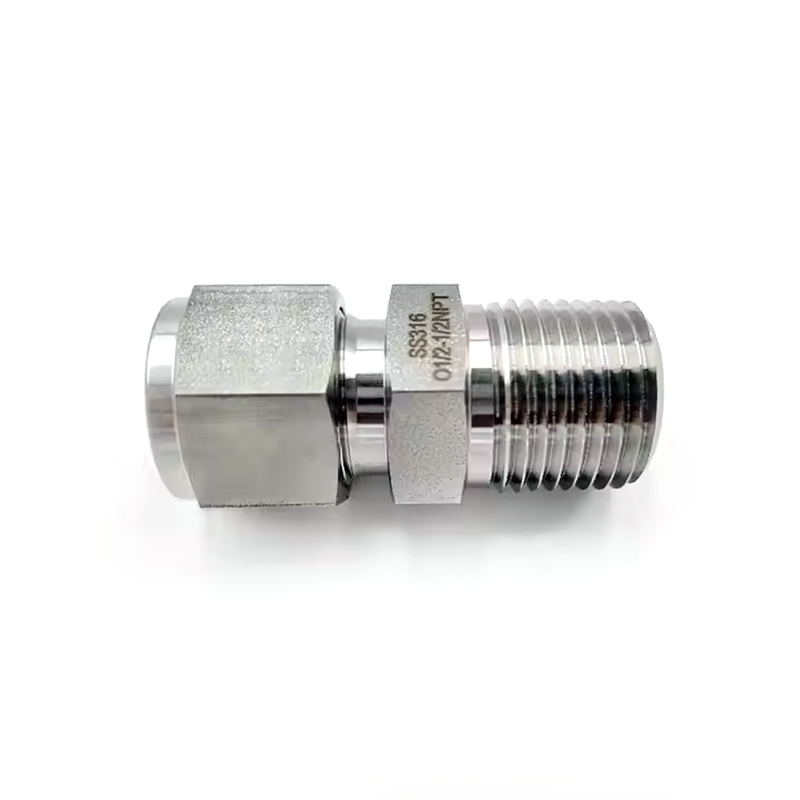

Raccords mâles à double virole en acier inoxydable

Le raccord mâle à double virole en acier inoxydable utilise un processus de forgeage qui façonne le métal en appliquant des forces de compression, améliorant ainsi sa structure interne et ses propriétés mécaniques globales. Contrairement au moulage, le forgeage aligne la structure du grain du métal, créant ainsi des raccords plus solides et plus durables. Il utilise une conception de raccord conforme, qui maintient les diamètres intérieur et extérieur du raccord pour garantir un chemin d'écoulement cohérent. Cette forme minimise les turbulences et les chutes de pression en fournissant un flux fluide et continu d'un composant à l'autre. La conception conforme convient aux applications qui maintiennent un débit uniforme, telles que la manipulation des fluides, l'hydraulique et le traitement chimique. Son traitement de dureté de la virole est un procédé qui améliore la résistance à l'usure de la virole. La virole est le composant qui serre le tuyau pour former un joint sécurisé. Ce traitement garantit que la virole conserve sa forme et sa capacité d'étanchéité même dans des conditions de pression et de vibrations élevées, prolongeant ainsi la durée de vie du raccord.

Contactez-nous

PRÉCÉDENT : Té de branche mâle à double virole en acier inoxydable SUIVANT : Aucun article suivant

Décrire
Paramètre

Décrire

Matériel: Acier inoxydable

Techniques : Forgé Marque : SAM-LOK Connexion : double virole et filetage mâle

Forme : Égal Type de filetage : Unf, NPT, BSPT Code de tête : Hexagone

Taille OD: 1/16''-1'',3mm-25mm

Structure : union, coude, té, croix, cloison, connecteur mâle ou femelle

Pression de service : 3 000 à 6 000 psi

Milieu : eau, pétrole, gaz, acide, base, etc.

Traitement spécial : traitement de dureté de la virole

Traitement des noix : argent planté

Traitement du tube : entièrement recuit

Cône intérieur : traitement de polissage miroir

Température de fonctionnement : -20 à 200 degrés Celsius

Paramètre

Tube en T O.D. (po.)	P-NPT Taille	Commande de base Numéro	Dimension, po (mm)
Tube en T O.D. (po.)	P-NPT Taille	Commande de base Numéro	L	B	C	E	D	F
1/16	1/16	-MC-FT1-MN1	0,94(23,9)	0,38(9,7)	034(8.6)	005(1.3)	0,31(7,9)	0,31(7,9)
1/16	1/8	-MC-FT1-MN2	1,03(26,2)	0,38(9,7)	0,34(8,6)	0,05(1,3)	031(7.9)	0,44(11,1)
1/8	1/16	-MC-FT2-MN1	1,17(29,7)	0,38(9,7)	0,50(12,7)	0,09(2,3)	0,44(11,1)	044(11.1)
1/8	1/8	-MC-FT2-MN2	1.2030.5)	0,38(9,7)	0,50(12,7)	0,09(2,3)	0,44(11,1)	044(11.1)
1/8	1/4	-MC-FT2-MN4	1,40(35,6)	0,56(14,2)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
3/16	1/8	-MC-FT3-MN2	1.2331.2)	0,38(9,7)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,44(11,1)
3/16	1/4	-MC-FT3-MN4	1,43(36,3)	0,56(14,2)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/16	-MC-FT4-MN1	1,29(32,8)	0,38(9,7)	0,60(15,2)	0,12(3,0)	056(14.3)	0,50(12,7)
1/4	1/8	-MC-FT4-MN2	1.2932.8)	0,38(9,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,50(12,7)
1/4	1/4	-MC-FT4-MN4	1,49(37,8)	0,56(14,2)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	3/8	-MC-FT4-MN6	1,51(38,4)	0,56(14,2)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,69(17,5)
1/4	1/2	-MC-FT4-MN8	1,75(44,5)	0,75(19,1)	0,60(15,2)	0,19(4,8)	0,56(14,3)	087(22.2)
5/16	1/8	-MC-FT5-MN2	134(34,0)	0,38(9,7)	0,64(16,3)	0,19(4,8)	063(15.9)	0,56(14,3)
5/16	1/4	-MC-FT5-MN4	1.5238.6)	0,38(9,7)	0,64(163)	0,25(6,4)	0,63(15,9)	0,56(14,3)
5/16	3/8	-MC-FT5-MN6	1,54(39,1)	0,56(14,2)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)
5/16	1/2	-MC-FT5-MN8	1,79(45,5)	0,75(19,1)	0,64(16,3)	0,25(6,4)	0,63(15,9)	087(22.2)
3/8	1/8	-MC-FT6-MN2	1,39(35,3)	0,38(9,7)	0,66(16,8)	0,19(4,8)	0,69(17,5)	0,63(15,9)
3/8	1/4	-MC-FT6-MN4	1,57(39,9)	0,56(14,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	3/8	-MC-FT6-MN6	1,57(39,9)	0,56(14,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,69(17,5)
3/8	1/2	-MC-FT6-MN8	1,82(46,2)	0,75(19,1)	0,66(16,8)	0,28(7,1)	0,69(17,5)	087(22.2)
1/2	1/8	-MC-FT8-MN2	1,53(38,9)	0,38(9,7)	0,90(22,9)	0,19(4,8)	0,87(22,2)	081(20.6)
1/2	1/4	-MC-FT8-MN4	1,71(43,4)	0,56(14,2)	0,90(22,9)	0,28(7,1)	0,87(22,2)	081(20.6)
1/2	3/8	-MC-FT8-MN6	1,71(43,4)	0,56(14,2)	0,90(22,9)	0,38(9,7)	0,87(22,2)	081(20.6)
1/2	1/2	-MC-FT8-MN8	1,93(49,0)	0,75(19,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	087(22.2)
1/2	3/4	-MC-FT8-MN12	1,99(50,5)	0,75(19,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	1	-MC-FT8-MN16	2,25(57,2)	0,94(23,9)	0,90(22,9)	0,41(10,4)	0,87(22,2)	13734.9)
5/8	1/4	-MC-FT10-MN4	1,74(44,2)	0,56(14,2)	0,96(24,4)	0,28(7,1)	1,00(25,4)	0,94(23,8)
5/8	3/8	-MC-FT10-MN6	1,74(44,2)	0,56(14,2)	0,96(24,4)	0,38(9,7)	1,00(25,4)	0,94(23,8)
5/8	1/2	-MC-FT10-MN8	1,93(49,0)	0,75(19,1)	0,96(24,4)	0,47(11,9)	1,00(25,4)	0,94(23,8)
5/8	3/4	-MC-FT10-MN12	1,99(50,5)	0,75(19,1)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	3/8	-MC-FT12-MN6	1,99(50,5)	0,56(14,2)	0,96(24,4)	0,41(10,4)	1,13(28,6)	1,06(27,0)
3/4	1/2	-MC-FT12-MN8	2,25(57,2)	0,75(19,1)	0,96(24,4)	0,47(11,9)	1,13(28,6)	1,06(27,0)
3/4	3/4	-MC-FT12-MN12	1,99(50,5)	0,75(19,1)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,06(27,0)
3/4	1	-MC-FT12-MN16	2,25(57,2)	0,94(23,9)	0,96(24,4)	0,62(15,7)	1,13(28,6)	13734.9)
7/8	1/2	-MC-FT14-MN8	2,26(57,4)	0,75(19,1)	1,02(25,9)	0,47(11,9)	1,25(31,8)	1,19(30,2)
7/8	3/4	-MC-FT14-MN12	2,45(62,2)	0,75(19,1)	1,02(25,9)	0,62(15,7)	1,25(31,8)	1,19(30,2)
7/8	1	-MC-FT14-MN16	2,45(62,2)	0,94(23,9)	1,02(25,9)	0,72(18,3)	1,25(31,8)	137(34.9)
1	1/2	-MC-FT16-MN8	3,04(77,2)	0,75(19,1)	1,23(31,2)	0,47(11,9)	1,50(38,1)	137(34.9)
1	3/4	-MC-FT16-MN12	3,04(77,2)	0,75(19,1)	1,23(31,2)	0,62(15,7)	1,50(38,1)	13734.9)
1	1	-MC-FT16-MN16	3,50(88,9)	0,94(23,9)	1,23(31,2)	0,88(22,4)	1,50(38,1)	137(34.9)
11/8	1	-MC-FT18-MN16	2,45(62,2)	0,94(23,9)	1,23(31,2)	0,88(22,4)	1,81(46,0)	1,63(41,3)
11/4	1	-MC-FT20-MN16	3,04(77,2)	0,94(23,9)	1,62(41,1)	0,88(22,4)	1,87(47,6)	1,75(44,5)
11/4	11/4	-MC-FT20-MN20	3,04(77,2)	0,94(23,9)	1,62(41,1)	1,09(27,7)	1,87(47,6)	1,75(44,5)
