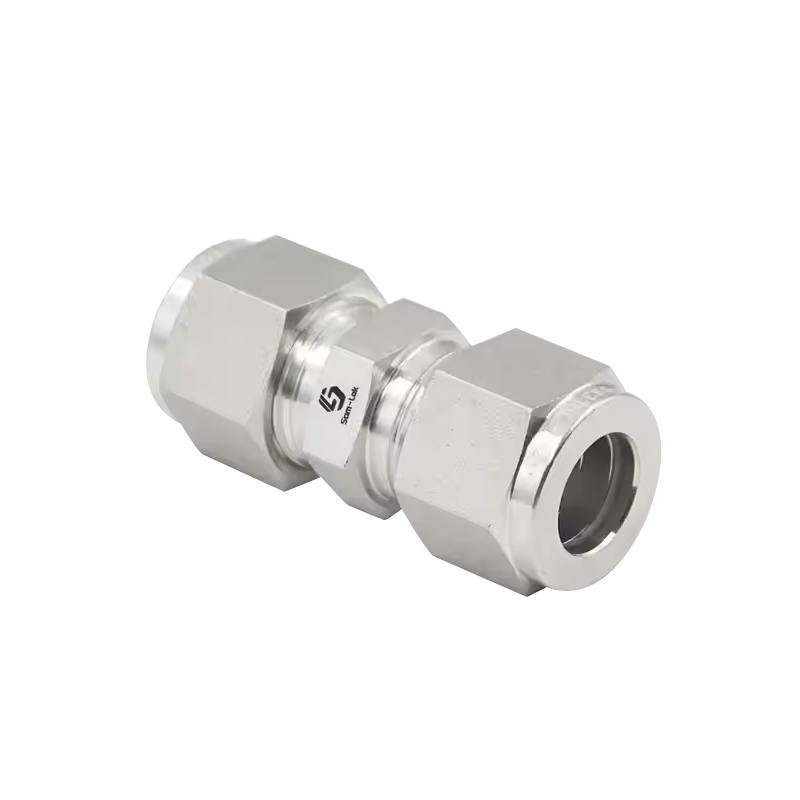

Raccords pour tubes de compression en acier inoxydable

Les raccords pour tubes de compression en acier inoxydable sont fabriqués en acier inoxydable de haute qualité. Le matériau en acier inoxydable améliore la durabilité globale, garantit une longue durée de vie et réduit le besoin d'entretien ou de remplacement fréquent. Il adopte un processus de forgeage. Ce processus garantit une excellente résistance et précision. Les raccords forgés sont conçus pour résister à des pressions élevées et à des conditions difficiles sans compromettre les performances. Ce raccord est de type union, ce qui signifie qu'il est conçu pour connecter et déconnecter facilement des tuyaux ou des tubes sans outils ni démontage coûteux. La conception du raccord permet une maintenance efficace et des modifications du système sans retirer la totalité de la section de tuyau. La conception de connexion à double virole crée un joint solide et sans fuite pour empêcher les fuites de liquide ou de gaz, même dans des conditions de haute pression. La virole est étroitement serrée entre l'écrou et le corps du raccord, offrant une excellente adhérence et stabilité pour éviter tout désalignement et garantir une connexion étanche.

Contacterez-nous

PRÉV: Raccords de tube de compression à union coudée en acier inoxydable SUIVANT: Pas d'article suivant

Décrire
Paramètre

Décrire

Matériel: Acier inoxydable

Techniques : Forgé

Type : Syndicat

Lieu d'origine : Jiangsu, Chine (continentale)

Numéro de modèle : raccord union.

Nom de la marque: SAM-LOK

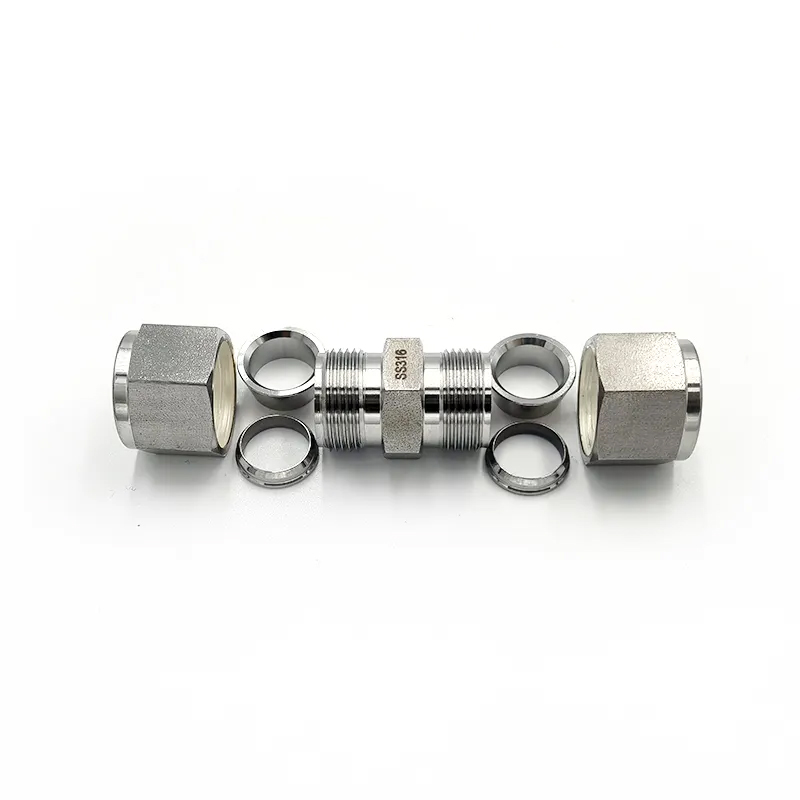

Connexion : double virole

Forme : Égale

Code principal : Hexagone

Taille OD: 1/16''-1'',3mm-25mm

Pression de service : jusqu'à 6 000 psi

Milieu : eau, pétrole, gaz, acide, base, etc.

Traitement spécial : traitement de dureté de la virole

Traitement des noix : argent planté

Traitement du tube : entièrement recuit

Cône intérieur : traitement de polissage miroir

Température de fonctionnement : -20 à 200 degrés Celsius

Paramètre

Tube en T O.D. (po.)	Commande de base Numéro	Dimension, po (mm)
Tube en T O.D. (po.)	Commande de base Numéro	L	C	D	F	E
1/16	-TU-FT1	0,99(25,1)	0,34(8,6)	0,31(7,9)	0,44(11,1)	0,05(1,3)
1/8	-TU-FT2	1,40(35,6)	0,50(12,7)	0,44(11,1)	0,44(11,1)	0,09(2,3)
3/16	-TU-FT3	1,47(37,3)	0,54(13,7)	0,50(12,7)	0,50(12,7)	0,12(3,0)
1/4	-TU-FT4	1,61(40,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
5/16	-TU-FT5	1,69(42,9)	0,64(16,2)	0,63(15,9)	0,56(14,3)	0,25(6,4)
3/8	-TU-FT6	1,77(45,0)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-TU-FT8	2,02(51,3)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-TU-FT10	2,05(52,1)	0,96(24,4)	1,00(25,4)	0,94(23,9)	0,50(12,7)
3/4	-TU-FT12	2.11(53.6)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-TU-FT14	2,17(55,1)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-TU-FT16	2,55(64,8)	1,23(31,2)	1,5(38,1)	1,37(34,9)	0,88(22,4)
11/8	-TU-FT18	2,55(64,8)	1,23(31,2)	1,75(44,5)	1,63(41,3)	0,97(24,6)
11/4	-TU-FT20	3,63(92,2)	1,62(41,1)	1,87(47,6)	1,75(44,5)	1,09(27,7)
11/2	-TU-FT24	4,25(108,0)	1,97(50,0)	2,25(57,2)	2,13(54,0)	1,34(34,0)

Tube en T O.D. (mm)	De base Commande Numéro	Dimension, mm(po)
Tube en T O.D. (mm)	De base Commande Numéro	L	C	D	F	E
2	-TU-MT2	35,6(140)	12,9(0,51)	12,0(0,47)	12,0(0,47)	1,7(0,07)
3	-TU-MT3	35.3(1.39)	12,9(0,51)	12,0(0,47)	12,0(0,47)	2,4(0,09)
4	-TU-MT4	37,3(1,47)	13,7(0,54)	12,0(0,47)	12,0(0,47)	2,4(0,09)
6	-TU-MT6	41,0(1,61)	15,3(0,60)	14,0(0,55)	14,0(0,55)	4,8(0,19)
8	-TU-MT8	43,2(1,70)	16,2(0,64)	16,0(0,63)	15,0(0,59)	6,4(0,25)
10	-TU-MT10	46,2(1,82)	17,2(0,68)	19,0(0,75)	18,0(0,71)	7,9(0,31)
12	-TU-MT12	51.2(2.02)	22,8(0,90)	22,0(0,87)	22,0(0,87)	9,5(0,37)
14	-TU-MT14	52,0(2,05)	24.4(096)	25,0(0,98)	24,0(0,94)	11,1(0,44)
15	-TU-MT15	52,0(2,05)	24,4(0,96)	25,0(0,98)	24,0(0,94)	11,9(0,47)
16	-TU-MT16	52,0(2,05)	24,4(0,96)	25,0(0,98)	24,0(0,94)	12,7(0,50)
18	-TU-MT18	53.5(2.11)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-TU-MT20	55,0(2,17)	26,0(1,02)	32,0(1,26)	30,0(1,18)	15,9(0,63)
22	-TU-MT22	55,0(2,17)	26,0(1,02)	32,0(1,26)	30,0(1,18)	18,3(0,72)
25	-TU-MT25	65,0(2,56)	31.3(1.23)	38,0(1,50)	35,0(1,38)	21,8(0,86)
28	-TU-MT28	85,0(3,35)	36,6(1,44)	46,0(1,81)	41,0(1,61)	21,8(0,86)
30	-TU-MT30	92,7(3,65)	39,6(1,56)	50,0(1,97)	46,0(1,81)	26.2(1.03)
32	-TU-MT32	97,3(3,83)	42,0(1,65)	50,0(1,97)	46,0(1,81)	28.6(1.13)
38	-TU-MT38	113.6(4.47)	49,4(1,94)	60,0(2,36)	55,0(2,17)	33,7(1,33)
