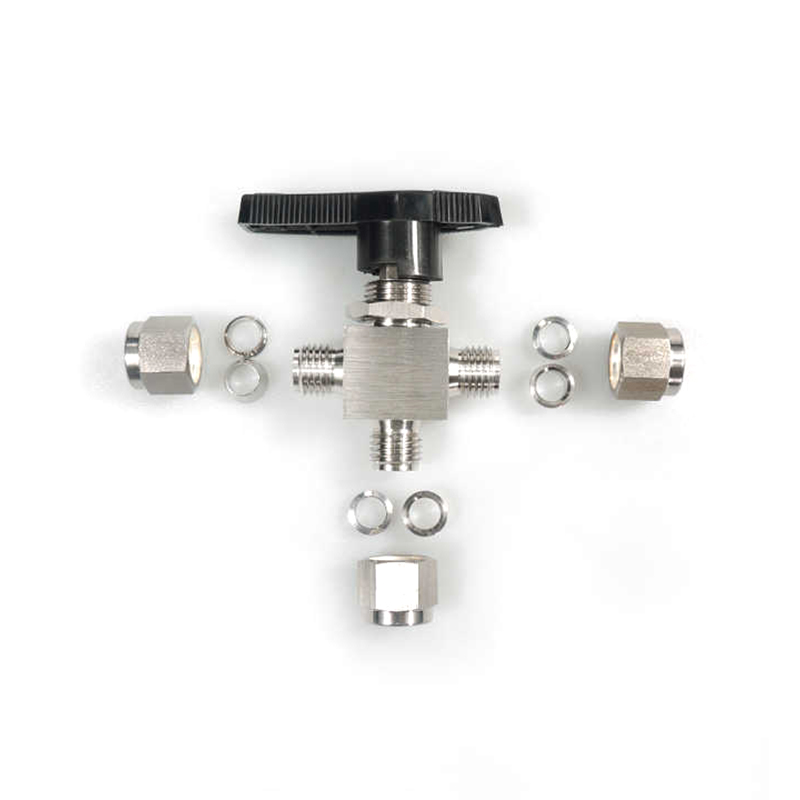

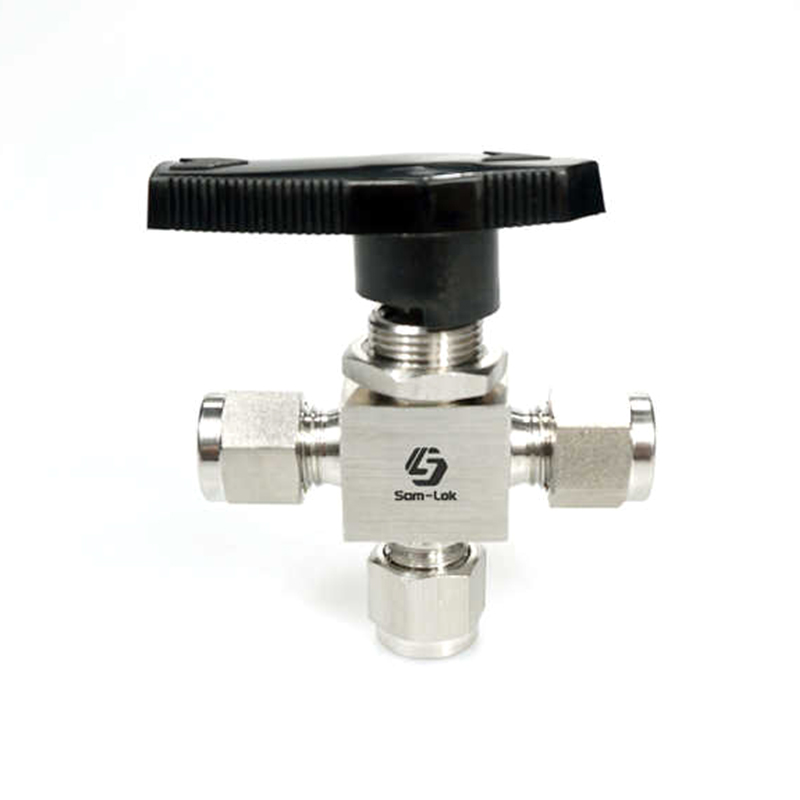

Robinet à tournant sphérique à trois voies à double virole en acier inoxydable

Le robinet à tournant sphérique à trois voies à double virole en acier inoxydable est disponible dans une variété de tailles de 1/16 de pouce à 3/4 de pouce (ou de 3 mm à 18 mm) pour répondre aux besoins de différentes tailles de tuyaux. Sa gamme de tailles comprend des applications allant du contrôle de micro-débit au contrôle de grand débit. Pour les applications avec un espace limité ou des exigences de faible débit, la taille plus petite est très adaptée ; tandis que pour les systèmes complexes à débit et pression élevés, la plus grande taille de la vanne peut garantir que le débit ne soit pas entravé et que le fonctionnement efficace du système soit garanti. Il adopte un corps de vanne intégré et une conception d'arbre à bille intégrée pour éviter les problèmes de fuite ou de défaillance pouvant survenir en raison des connexions multi-composants dans les conceptions de vannes traditionnelles. La conception intégrée du corps de la vanne et de l'arbre à bille améliore la résistance et la durabilité globales de la vanne, tout en réduisant également les pannes potentielles causées par des erreurs d'installation ou des composants desserrés.

Contacterez-nous

PRÉV: Tourillon hydraulique en acier inoxydable, robinet à tournant sphérique à filetage femelle SUIVANT: Pas d'article suivant

Décrire
Paramètre

Décrire

●Pression de fonctionnement jusqu'à : 3 000 psig (207 bar)
●Température de fonctionnement : -65 °F à 300 °F (-54 °C à 148 °C)
●Taille à partir de 1/16 pouces. à 3/4 po. ou 3mm à 18mm
●Les types de vannes sont directes, à trois voies et à angle droit
●Corps de vanne monobloc et arbre à bille monobloc
● Pas de zones mortes, comme la zone entre la bille et la chambre de la vanne
●La conception de l'entrée supérieure peut être inspectée et réparée en ligne une fois le système retiré

Paramètre

Commande de base Numéro	Connexion Type et taille	Orifice po (mm)	CV		Dimension, po. (mm)
			Droit	Angle	A	C	D	E	F	H
-OIB-MT3-2	Tube 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tube 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tube 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	Tube de 10 mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tube de 12 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tube de 14 mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tube de 18 mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tube 1/8"	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36.2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Tube 1/4"	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Tube 3/8"	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36.3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Tube 1/2"	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tube 3/4"	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17.5)	1.74 (44.2)	3.13 (79,6)	2.67 (67,7)	1.50 (38.1)
-OIB-FT12-10-3W
