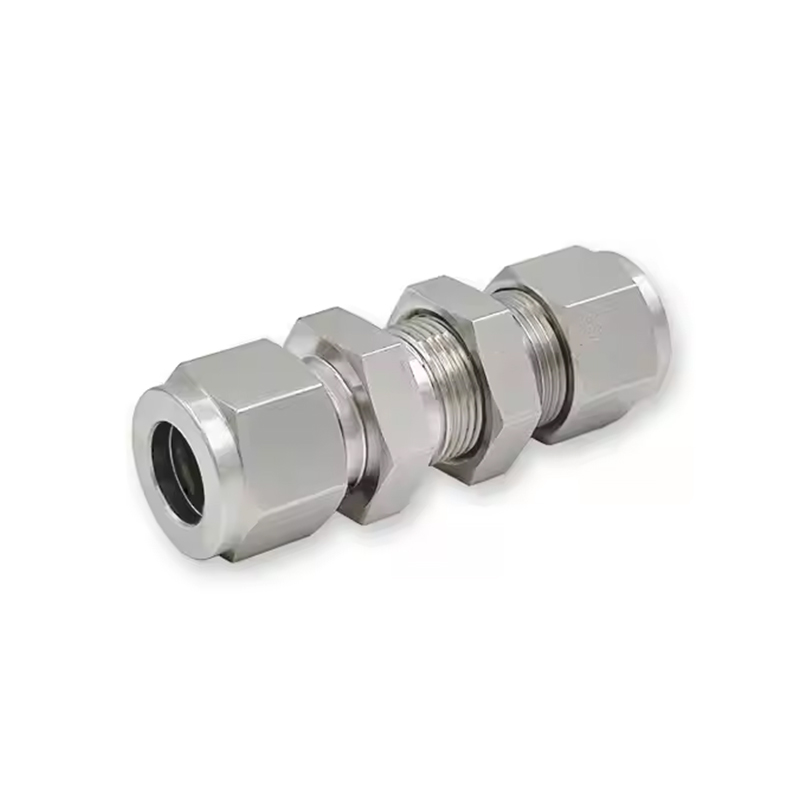

Raccords union de cloison en acier inoxydable

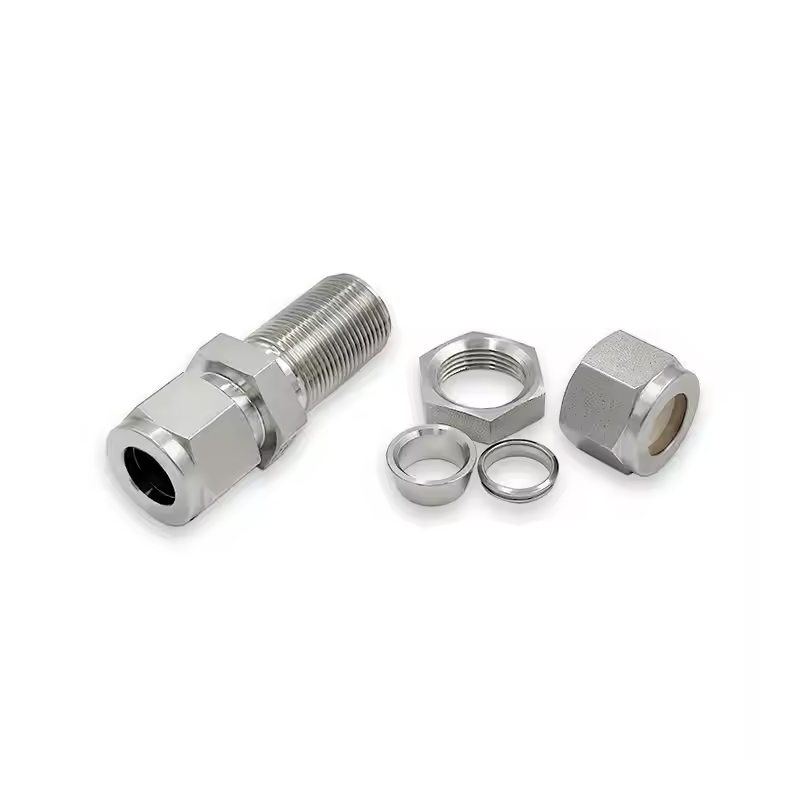

Les raccords-union pour cloisons en acier inoxydable sont fabriqués à l'aide d'un processus de forgeage, qui est une méthode de formation de matériaux en acier inoxydable en appliquant des forces de compression pour former la forme souhaitée. Cette technique produit une structure plus dense avec de meilleures propriétés mécaniques car les grains du matériau sont alignés dans la direction de la force appliquée. Il utilise un type de connexion à compression, qui est l'une des méthodes les plus largement utilisées pour établir des connexions sécurisées et étanches dans diverses applications industrielles. Dans un raccordement à compression, la virole est comprimée sur le tube ou le tuyau, formant un joint étanche qui empêche tout fluide de s'échapper. Ce mécanisme garantit que le raccord maintient fermement le tube en place, empêchant tout mouvement ou déconnexion. Les raccords à compression sont faciles à installer et à retirer car ils ne nécessitent pas de soudage, de brasage ou d'autres procédures complexes. Cette simplicité réduit le temps requis pour l'installation.

Contactez-nous

PRÉCÉDENT : Raccords femelles à double virole en acier inoxydable SUIVANT : Aucun article suivant

Décrire
Paramètre

Décrire

Matériel: Acier inoxydable

Techniques : Forgé

Type : Syndicat

Lieu d'origine : Jiangsu, Chine

Nom de la marque: SAM-LOK

Connexion : Compression

Structure : union, coude, té, croix, cloison, connecteur mâle ou femelle

Pression de service : 3 000 à 6 000 psi

Forme : Égale

Code de tête: hexagone

Taille OD: 1/16''-1'',3mm-25mm

Milieu : eau, pétrole, gaz, acide, base, etc.

Traitement spécial : traitement de dureté de la virole

Traitement des noix : argent planté

Température de fonctionnement : -20 à 200 degrés Celsius

Paramètre

Tube en T O.D. (po.)	De base Commande Numéro	Dimension, po (mm)						Trou du panneau Taille po (mm)	Max.Panneau Épaisseur po (mm)
Tube en T O.D. (po.)	De base Commande Numéro	L	C	E	D	F	G	Trou du panneau Taille po (mm)	Max.Panneau Épaisseur po (mm)
1/16	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
1/8	-BU-FT2	2,02(51,3)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,50(12,7)	0,50(12,7)	0,33(8,3)	0,50(12,7)
3/16	-BU-FT3	2.11(53.6)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)	0,56(14,3)	0,39(9,9)	0,50(12,7)
1/4	-BU-FT4	2,27(57,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,63(15,9)	0,63(15,9)	0,45(11,5)	0,40(10,2)
5/16	-BU-FT5	2,39(60,7)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)	0,69(17,5)	0,52(13,1)	0,44(11,2)
3/8	-BU-FT6	2,45(62,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)	0,75(19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80(71,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76(19,4)	0,50(12,7)
5/8	-BU-FT10	2,86(72,6)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)	1,06(27,0)	0,89(22,6)	0,50(12,7)
3/4	-BU-FT12	3,11(79,0)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,19(30,2)	1,19(30,2)	1,02(25,8)	0,66(16,8)
7/8	-BU-FT14	3,33(84,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)	1,37(34,9)	1,14(29,0)	0,75(19,1)
1	-BU-FT16	3,77(95,8)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)	1,63(41,3)	1,33(33,7)	0,75(19,1)
11/4	-BU-FT20	4,85(123,2)	1,62(41,1)	1,09(27,8)	1,87(47,6)	1,87(47,6)	1,87(47,6)	1,64(41,7)	0,75(19,1)
11/2	-BU-FT24	5,48(139,2)	1,97(50,0)	1,34(34,0)	2,25(57,2)	2,25(57,2)	2,25(57,2)	1,95(49,6)	0,75(19,1)

Tube en T O.D. (mm)	De base Commande Numéro	Dimension, mm (po)						Trou du panneau Size po (mm)	Max.Panneau Épaisseur po (mm)
Tube en T O.D. (mm)	De base Commande Numéro	L	C	E	D	F	G	Trou du panneau Size po (mm)	Max.Panneau Épaisseur po (mm)
3	-BU-MT3	51.3(2.02)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	8,3(0,33)	12,7(0,50)
4	-BU-MT4	53.6(2.11)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	9,9(0,39)	12,7(0,50)
6	-BU-MT6	57.7(2.27)	15,3(0,60)	4,8(0,19)	14,0(0,55)	16,0(0,63)	16,0(0,63)	11,5(0,45)	10,2(0,40)
8	-BU-MT8	61,0(2,40)	16,2(0,64)	6,4(0,25)	16,0(0,63)	18,0(0,71)	18,0(0,71)	13,1(0,52)	11,2(0,44)
10	-BU-MT10	63,7(2,51)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)	22,0(0,87)	16,3(0,64)	11,2(0,44)
12	-BU-MT12	71,0(2,80)	22,8(0,90)	9,5(0,37)	22,0(0,87)	24,0(0,94)	24,0(0,94)	19,5(0,77)	12,7(0,50)
14	-BU-MT14	72,5(2,85)	24,4(0,96)	11,1(0,44)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,5(0,89)	12,7(0,50)
15	-BU-MT15	72,5(2,85)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
16	-BU-MT16	72,5(2,85)	24,4(0,96)	12,7(0,50)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
18	-BU-MT18	78.9(3.11)	24,4(0,96)	15,1(0,59)	30,0(1,18)	30,0(1,18)	30,0(1,18)	26,0(1,02)	16,8(0,66)
20	-BU-MT20	84,5(3,33)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)	350(1,38)	29,0(1,14)	19,0(0,75)
25	-BU-MT25	96,0(3,78)	31.3(1.23)	21,8(0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34,0(1,34)	19,0(0,75)
30	-BU-MT30	124,0(4,88)	39,6(1,56)	26.2(1.03)	50,0(1,97)	50,0(1,97)	50,0(1,97)	40,5(1,59)	19,0(0,75)
32	-BU-MT32	128,0(5,04)	42,0(1,65)	28.6(1.13)	50,0(1,97)	50,0(1,97)	50,0(1,97)	42,5(1,67)	19,0(0,75)
38	-BU-MT38	145,0(5,71)	49,4(1,94)	33,7(1,33)	60,0(2,36)	60,0(2,36)	60,0(2,36)	50,5(1,99)	19,0(0,75)
